ドイツの Zenith ブロックマシンシステムにはどのような安全機能が搭載されていますか?

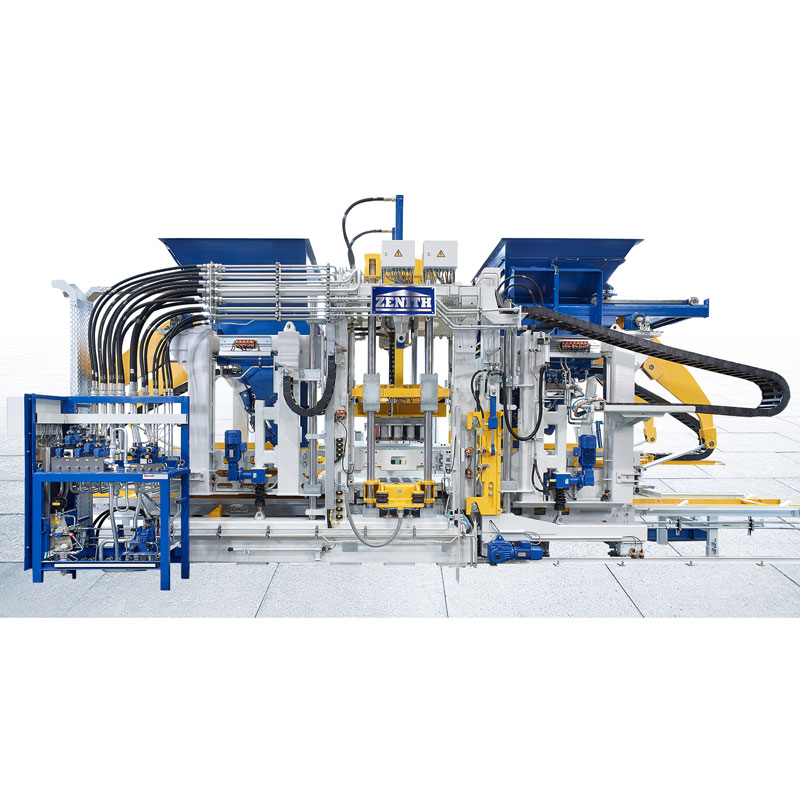

重機産業において、安全性はオプションではなく、信頼性の高い生産を構築するための基盤です。のドイツ Zenith ブロックマシンは、現代のコンクリート ブロック製造の基礎であり、オペレーター、メンテナンス担当者、および機器自体を保護する、包括的で多層的な安全アーキテクチャで設計されています。 QGM では、当社の工場で 20 年以上にわたりこれらのシステムを製造しており、設計プロセスのあらゆる段階に安全性を組み込みました。私たちは安全性を機能のチェックリストとは考えていません。私たちはそれをマシンの動作 DNA の不可欠な部分とみなしています。ドイツ ゼニス ブロック マシンの安全機能は単なるアドオンではありません。それらは油圧、電気、機械システムに織り込まれており、事故を防ぎ安心を保証する保護網を形成しています。この記事では、基本的な物理的保護から高度な電子監視システムに至るまで、これらの安全層を詳しく解説し、ドイツの Zenith Block Machine がどのようにユーザーを保護しているのかを包括的に理解します。

ドイツ ゼニス ブロック マシンの背後にある安全哲学は、「多層防御」と表現できます。これは、単一障害点が危険な状況を引き起こす可能性がないことを意味します。複数の独立した安全システムが連携して動作し、潜在的なリスクを防止、軽減し、対応します。たとえば、油圧システムには圧力リリーフバルブ、バーストディスク、制御不能な動きを防止するパイロット操作のチェックバルブが装備されています。電気システムには、冗長安全リレー、非常停止、機械を瞬時にシャットダウンできるモーター過負荷保護が備わっています。また、機械設計には、危険なエリアへの誤ったアクセスを防ぐ物理的なガード、連動ドア、両手制御が組み込まれています。この記事では、これらの機能を詳細に検討し、それらが個別にどのように機能するのか、また本質的に安全な運用環境を作成するためにどのように統合されるのかを詳しく説明します。あなたが工場管理者、安全技術者、またはオペレーターであっても、このガイドはドイツ ゼニス ブロック マシンの安全性を評価するための技術的知識を提供します。

目次

• 1. 油圧システムはどのようにして複数層の安全性を提供しますか?
• 2. 電気制御アーキテクチャはどのようにして危険を防止しますか?
• 3. 安全機能の主な技術仕様は何ですか?
• 4. 安全機能は日常の運用においてどのように検証され、維持されますか?
• よくある質問 (FAQ)
• 結論と安全性に関する協議

油圧システムはどのようにして複数層の安全性を提供するのでしょうか?

油圧システムはドイツ ゼニス ブロック マシンの原動力であり、コンクリートを圧縮して固体ブロックにするのに必要な巨大な力を生成します。圧力が 280 bar を超えることも多く、システムに蓄えられる位置エネルギーは膨大になります。油圧回路に組み込まれた安全機能は、故障を防ぐだけではありません。致命的な障害を防止し、制御された運用を確保することが重要です。油圧システムの安全アーキテクチャは、一連の保護「ゾーン」として理解でき、それぞれが特定のタイプの故障を封じ込め、管理するように設計されています。

ゾーン 1: 過圧保護– 油圧回路には複数の圧力リリーフバルブが装備されており、それぞれが特定の設定値に校正されています。一次リリーフバルブは、最大作動圧力より 20 バール高い 300 バールで開くように設定されています。圧力がこれを超えると、バルブが開き、オイルがタンクに戻ります。二次的な冗長リリーフ バルブは 320 bar に設定されており、一次バルブが故障した場合にバックアップを提供します。さらに、当社のドイツ Zenith ブロック マシンには、圧力が 310 bar に達するとアラームを鳴らしてポンプを停止する高圧スイッチが装備されており、機械式リリーフ バルブがテストされる前に電子的な保護層が追加されています。

ゾーン 2: 動作制御– 意図しない動きを防ぐことが重要です。金型テーブルを上昇させ、混合物を圧縮し、ブロックを排出す​​る油圧シリンダーは、パイロット操作の逆止弁によって制御されます。これらのバルブは、油圧が正しい方向に積極的に加えられない限り、シリンダーが動かないことを保証します。これは、油圧ラインが破裂したり、制御バルブが故障したりしても、シリンダーは現在の位置にロックされたままとなり、重い金型や圧縮プレートが制御不能に突然落下することを防ぐことを意味します。

ゾーン 3: シーケンシャル インターロック– ドイツのゼニスブロックマシンの油圧操作は、正確なシーケンスによって管理されています。一連の圧力スイッチと近接センサーにより、1 つの操作が次の操作を開始する前に完全に完了することが保証されます。たとえば、圧縮シリンダーがホームポジションに完全に戻るまで、排出シリンダーは後退できません。この論理的インターロックにより、2 つの対向するシリンダーが同時に移動しようとする「衝突」シナリオが防止され、機械的損傷や潜在的な危険を引き起こす可能性があります。

ゾーン 4: アキュムレータの安全性– 油圧システムはアキュムレータを使用して、高速の押し出しストロークと排出ストロークのためにエネルギーを蓄えます。これらのアキュムレータには、通常の動作範囲をはるかに超える圧力で破裂するように設計されたバーストディスクが装備されており、充填ガスを安全に大気中に排出し、激しい破裂を防ぎます。この機械には、メンテナンス中にアキュムレータを完全に減圧できる手動ダンプバルブも含まれており、誰かがプレスエリアに入る前に蓄積エネルギーがゼロになることが保証されます。

これらの機能の総合的な効果により、強力なだけでなく、非常に安全な油圧システムが生まれます。当社の工場でのテストでは、複数のコンポーネントに故障が発生した場合でも、ドイツ ゼニス ブロック マシンは人員への危害や機械の損傷を引き起こすことなく安全な停止状態にできることが実証されました。

電気制御アーキテクチャはどのようにして危険を防止するのでしょうか?

油圧システムが筋肉を提供する一方で、電気制御システムは脳、つまり力をいつどこに加えるかを決定する部分です。ドイツ Zenith Block Machine の電気安全アーキテクチャは、「フェールセーフ」動作の原則に基づいて構築されています。これは、システムの自然な非通電状態が安全な状態であることを意味します。これがどのように達成されるかを説明するには、制御階層を「安全ピラミッド」として見ることができ、各レベルはその上のレベルのバックアップを提供します。

レベル 1: マスターセーフティリレー– ピラミッドの底辺にはマスター安全リレーがあります。これは、非常停止ボタン、ドア スイッチ、ライト カーテンを監視する専用の配線コンポーネントです。プログラム可能な PLC とは異なり、安全リレーはソフトウェアによってオーバーライドできないシンプルな検証済みの回路です。監視されている入力のいずれかがアクティブになると、リレーはモーター コンタクターと油圧バルブから物理的に電力を遮断し、機械を即時に停止します。これが究極のフェイルセーフです。

レベル 2: プログラマブル セーフティ コントローラ (PSC)– マスターリレーの上には PSC があり、より複雑な安全機能に使用されます。 PSC は、油圧ポンプの速度、プレスの位置、システム内の圧力を監視します。突然の圧力低下 (パイプの破損を示す可能性があります) やシリンダーの予期せぬ加速などの異常を検出するようにプログラムされています。これらが検出されると、PSC は制御停止を開始します。これは緊急停止よりもスムーズで機械へのダメージが少なく、同様に安全です。

レベル 3: ヒューマン マシン インターフェイス (HMI) と診断– ピラミッドの最上位は HMI で、オペレーターに機械の安全ステータスに関するリアルタイム情報を提供します。ディスプレイには、開いているドア、油圧安全弁の状態、プレスの位置が表示されます。安全装置が作動すると、HMI は原因を説明する明確な平易な英語のメッセージを表示します。これにより、オペレータは制御キャビネットを開けて配線を追跡する必要がなく、問題を迅速に特定して解決できるため、安全性と稼働時間の両方が向上します。

レベル 4: モーター保護と温度監視– Germany Zenith Block Machine の各モーターは、電流と温度を監視する電子モーター プロテクターによって保護されています。モーターが過熱したり過剰な電流が流れたりすると、プロテクターが電源を遮断し、電気火災を防ぎます。同様に、作動油の温度も継続的に監視されます。温度が安全なしきい値を超えると、機械は警告を発し、温度が上昇し続ける場合は、油圧コンポーネントへの損傷を防ぐために生産サイクルを自動的に停止します。

ドイツの Zenith Block Machine の電気制御アーキテクチャは、自己監視するように設計されています。安全システムは機械の動作中に継続的にテストされ、障害があればすぐにフラグが立てられます。これにより、安全機能自体が常に準備完了状態にあることが保証されます。でクアンゴン機械株式会社、最良の安全機能は、常に機能していることがわかっているため考える必要がないものであると私たちは考えています。

安全機能の主な技術仕様は何ですか?

ドイツ ゼニス ブロック マシンの安全機能の技術仕様を理解することは、適切な選択と検証のために不可欠です。これらの仕様は単なる数字ではありません。それらは、マシンの保護機能の定量化可能な尺度です。当社の工場では、すべての機械に詳細な安全データシートを提供しています。以下の表は、安全システムを定義する主要な技術パラメータの概要を示しています。このデータは、安全エンジニアによって機械をプラント全体の安全システムに統合し、生産ライン全体のパフォーマンス レベル (PL) と安全完全性レベル (SIL) を計算するために使用されます。

これらの標準コンポーネント以外にも、ドイツ ゼニス ブロック マシンには、いくつかの追加の安全関連エンジニアリングの詳細が含まれています。油圧タンクは、隆起したサクションストレーナーと磁気プラグを備えて設計されており、金属の破片を捕捉し、ソレノイドバルブの汚染を防ぎます。電気エンクロージャは IP65 等級に準拠しており、防塵性があり、低圧水流から保護されているため、単純な洗浄によって安全回路が損なわれることはありません。コントロール パネルには、二重構成で配線された非常停止が装備されています。つまり、1 本の断線によって非常停止機能が無効になることはありません。これらのエンジニアリングの詳細は、微妙ではありますが、工場出荷日だけでなく、機械の動作寿命全体にわたって安全仕様が満たされていることを確認するために重要です。

さらに、当社の工場は、すべての安全関連コンポーネントの完全な認証文書を提供しています。これには、CE 適合宣言と、安全機能の認定されたパフォーマンス レベルのテスト レポートが含まれます。このトレーサビリティは、労働安全衛生規制 (米国の OSHA や英国の PUWER など) への準拠を実証する必要がある工場安全担当者にとって非常に重要です。 Germany Zenith Block Machine を使用すると、ただマシンを手に入れるだけではありません。完全に文書化された安全システムが得られます。

安全機能は日常の運用においてどのように検証され、維持されますか?

高度な安全機能を備えているだけでは、戦いはまだ半分にすぎません。これらは起動時に適切に検証され、マシンの寿命全体にわたって維持される必要があります。 Germany Zenith Block Machine は、この検証プロセスを簡単かつ体系的に行うように設計されています。当社の工場は、試運転中に使用され、毎年の再認証に推奨される包括的な「安全性検証プロトコル」を開発しました。このプロトコルは、検証プロセスを、訓練を受けた保守担当者が完了できる構造化されたチェックリストに変換します。

始動前安全チェック（オペレーターレベル）– その日の機械を始動する前に、迅速な目視検査が重要です。これには、すべての安全装置が適切に設置されていること、ライト カーテンの位置が調整されていて障害物がないことの確認が含まれます。オペレータは、非常停止ボタンがロックされていないこと、および両手制御が機能していることも確認する必要があります。簡単なテストシーケンスが実行されます。オペレーターはライトカーテンゾーンに立った状態で機械の始動を試み、機械が始動しないことを確認します。これにより、ライト カーテンが動作していることが確認されます。機械の PLC はこれらの毎日のチェックを記録し、安全性遵守のログを提供します。

毎週の機能テスト（メンテナンスレベル）– より詳細なテストが毎週実行されます。これには油圧システムのテストが含まれます。オペレーターは、低圧でプレス機を金型に対して停止させ、圧力低下を監視し、パイロット操作の逆止弁がシリンダーを所定の位置に保持していることを確認します。非常停止は個別にテストされ、すべての機械が確実に停止します。機械の制御システムは、どの安全コンポーネントがいつテストされたかを示すレポートを生成します。

年次再認定 (エンジニアリング レベル)– 最も包括的な検証は毎年の再認定であり、多くの場合、保険会社や規制当局によって要求されます。このプロセスでは、当社の工場の認定技術者または認定された第三者が、すべての安全コンポーネントの機能をテストします。油圧リリーフバルブは、クラッキング圧力を確認するためにテストベンチで校正されます。安全リレーの応答時間はオシロスコープで測定され、50ms 仕様内であることが確認されます。この毎年の再認定により、機械が安全に動作しているという高い信頼性が得られます。

予防保守スケジュール– ドイツの Zenith Block Machine には、安全性が重要なすべてのコンポーネントに対して計画的なメンテナンス プランがあります。たとえば、油圧パイロット操作逆止弁は 12 か月ごとに検査され、取り付け直されます。ライト カーテンとドア スイッチは、6 か月ごとに清浄度および適切な位置がチェックされます。非常停止接点の接触抵抗は 18 か月ごとに検証されます。この予防的なメンテナンスにより、時間の経過とともに安全機能が低下することがなくなり、機械の安全性が維持されます。

これらの体系化された検証およびメンテナンス手順に加えて、ドイツ ゼニス ブロック マシンには、安全コンポーネントの状態を継続的に監視する診断システムが装備されています。たとえば、ライトカーテンには自己診断機能があり、内部電子機器の故障をチェックし、問題が検出された場合に特定のエラーコードを点滅させます。機械の PLC は油圧ポンプ モーターの電流を監視し、モーターがベースラインより多くの電流を消費する場合は、潜在的な過負荷またはポンプの故障を示す警告を生成します。構造化された検証プロセスと継続的な診断モニタリングを組み合わせることで、当社は安全機能を備えているだけでなく、機械の動作寿命全体にわたって安全機能が確実に有効であることを保証するドイツ ゼニス ブロック マシンを提供しています。

よくある質問 (FAQ)

質問 1: ドイツ Zenith ブロック マシンの「緊急停止」と「安全停止」の違いは何ですか?

回答: 緊急停止 (E-Stop) は究極の安全ボタンです。すべてのモーターと油圧バルブからの電力が即座に遮断され、機械が急速に停止します。これは緊急時に人員を保護するための措置ですが、機械部品に負担がかかる可能性があります。安全停止は、より優雅な停止です。プログラマブルセーフティコントローラがドアの開放などの異常を検知すると作動します。安全停止は（可能な場合）現在のサイクルを終了し、システムをロックする前に印刷機を安全な開いた位置に停止させます。これはオペレータと機械の両方を保護するため、好ましい反応です。当社のドイツ ゼニス ブロック マシンには両方が含まれており、リスクのレベルに応じて適切な対応を提供します。

質問 2: ドイツ ゼニス ブロック マシンの安全システムがオペレーターによってバイパスされないことをどうやって確認できますか?

回答: バイパスの防止は重要な設計要件です。機械の安全回路は、標準の制御回路から物理的に分離されています。安全ロジックは、PLC ソフトウェアだけでなく、専用の配線リレーを使用して実装されます。安全リレーは密閉されており、配線は保護されています。ドアスイッチをショートさせるなど、安全入力をバイパスしようとすると、コントロールパネルを開いて積極的に再配線する必要がありますが、これは明白であり、標準の安全プロトコルに違反する行為です。さらに、機械の PLC は安全関連の介入をすべて記録します。ドアに機械的インターロックを使用すると、物理的なバイパスも困難になります。私たちの経験から、適切なトレーニングと安全文化があれば、バイパスは非常にまれであることがわかります。

質問 3: ドイツの Zenith ブロック マシンの両手操作の要件は何ですか?

回答: ドイツの Zenith ブロック マシンの両手制御は、プレス作業における重要な安全機能です。これは ISO 13851 に準拠したタイプ IIIC 制御であり、2 つの別々の押しボタンを同時に押す必要があります。電気信号は互いに 0.3 秒以内に安全リレーに到達する必要があります。 1 つのボタンが先に押された場合、押下サイクルは開始されません。この設計により、強力な圧縮が発生したときにオペレーターの手が加圧ゾーンから離れることが保証されます。この機能は、安全なブロック製造のための中核要件です。

質問 4: ドイツ Zenith Block Machine の油圧システムは、漏れが発生した場合でも環境的に安全ですか?

回答: 油圧システムは標準の作動油を使用しますが、潜在的な漏れに対処するためにいくつかの保護措置を構築しました。機械の制御システムは、重大な漏れを示す急激な圧力降下を検出し、制御された停止を開始します。機械自体は、バルブと継手の下にドリップトレイがあり、小さな漏れを抑えるように設計されています。オプションとして環境に優しい生分解性作動油（HFCまたはHFDタイプ）の使用もお勧めします。これらの液体は、流出した場合でも環境への影響がはるかに低くなります。当社のドイツ製 Zenith ブロック マシンは、これらの流体と互換性があるように設計されています。

質問 5: Quangong Machinery Co., Ltd. は機械の安全のためにどのようなトレーニングを提供していますか?

回答: 当社では、試運転および販売後のサポートの一環として、包括的な安全トレーニングを提供しています。トレーニングの内容は、各安全機能の目的と操作、毎日の始動前チェックの実行方法、機械の安全診断警告の解釈と対応方法、緊急時の対応と隔離の正しい手順です。研修は単なる講義ではありません。これには、オペレーターと保守担当者が実際に安全性検証手順を実行する実践的な演習が含まれます。また、安全マニュアルのデジタル コピーと一連のオンライン安全再説明ビデオも提供しています。安全性に対する当社の取り組みは、ハードウェアの提供だけにとどまりません。安全な操作に関する知識がお客様のチームに確実に伝達されるようにします。

結論: 安全性は後付けの考えではなく、エンジニアリングの基礎です

私たちにとって、ドイツ ゼニス ブロック マシンの安全機能は箇条書きのリストではありません。それらは統合されたエンジニアリング哲学です。冗長油圧リリーフバルブから自己監視プログラマブルセーフティコントローラに至るまで、各コンポーネントは特定の保護役割を果たすように設計されています。私たちは単に「安全性を高める」だけではありません。私たちはそれをマシンのまさに核心に組み込んでいます。ドイツのゼニス ブロック マシンを選択することは、オペレーターを尊重し、その寿命を守る生産システムに投資することになります。安全に対する当社の取り組みは揺るぎないものであり、Quangong Machinery Co., Ltd. の中核となる価値観を直接反映しています。

ブロック生産工場の安全システムを評価している場合、またはチーム向けの詳細な安全性プレゼンテーションをご希望の場合は、お問い合わせください。私たちは現場での安全監査とトレーニングセッションを提供します。私たちのチームは、ドイツのゼニスブロックマシンがどのように生産ラインに新しい安全基準をもたらすことができるかを実証する準備ができています。今すぐQuangong Machinery Co., Ltd.にお問い合わせください安全に関する相談をスケジュールし、実際の機能を確認します。
