ブロック製造機の一般的な振動の問題を解決する方法

振動は、油圧式または機械式のブロック製造機の心臓の鼓動です。正しく機能すると、原材料が緻密で均一なブロックに圧縮されます。しかし、振動の問題が発生すると、生産が遅くなり、亀裂が発生し、作業全体に支障が生じます。多くのプラント管理者や請負業者は、不安定な振動振幅、不均一な圧縮、過剰な騒音、またはシステム全体の故障に直面しています。これらの問題は単にイライラするだけではなく、ブロックの品質、金型の寿命、全体的な収益性に直接影響します。これらの一般的な振動障害を診断して修正する方法を理解することは、コンクリート製品製造業界で競争力を維持するために不可欠です。

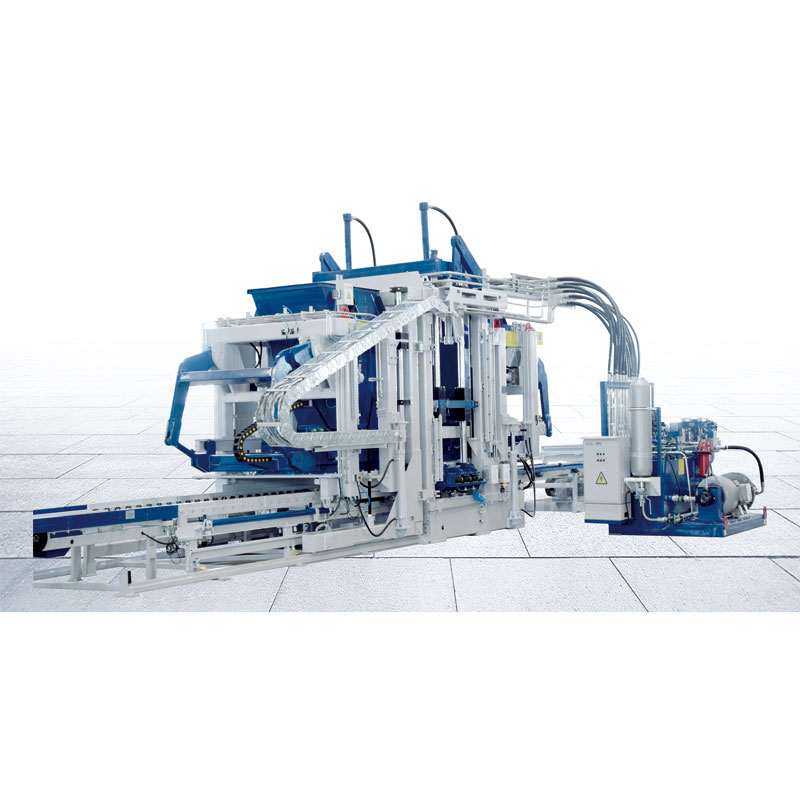

Quangong Machinery Co., Ltd. では、機器ラインナップ全体にわたる振動システムの改良に数十年を費やしてきました。私たちの工場は、アンバランスな偏心シャフトから磨耗した油圧モーターに至るまで、考えられるほぼすべての振動の問題に遭遇してきました。このガイドは、当社の実地経験に直接基づいており、技術者やオペレーターであれば誰でも適用できる段階的なソリューションを提供します。古いマシンを操作しているか、新しいマシンを操作しているかQGMブロック製造機、これらのトラブルシューティング方法は、最適な振動パフォーマンスを回復し、ダウンタイムを削減し、機器の寿命を延ばすのに役立ちます。また、振動モジュールの詳細なパラメーターを共有し、オペレーターが日々寄せる最も差し迫った質問に答えます。

ブロック製造機の不規則な振動振幅の原因は何ですか?

不規則な振動振幅は、ブロック生産者の間で最も報告されている問題の 1 つです。機械は安定した強力な振動ではなく、時には弱く、また時には過度に振動します。この不一致により、ブロックの強度が変化し、表面仕上げが不十分になります。私たちの工場での経験から、主な原因は 5 つあります。これらの根本原因を理解すると、推測に時間を費やすことなく、効果的に修復を行うことができます。

QGM では、私たちのチームが何千もの振動サイクルをテストしました。振幅の不規則性のほとんどは、機械的な不均衡、油圧の変動、または電気信号の干渉のいずれかに遡ることがわかりました。以下に、最も一般的な原因の内訳と、それぞれを確認する方法を示します。

偏心軸の機械的アンバランス

ほとんどのブロック製造機は、逆方向に回転する二重の偏心シャフトを使用して線形振動を生成します。 1 つのシャフトの摩耗がさらに蓄積したり、カウンターウェイトがずれたりすると、合力が不均一になります。当社の工場記録によると、800 時間の運転後、偏心シャフトに微小な亀裂や重量の変位が発生する可能性があります。この不均衡は、振幅変動の直接的な原因となります。診断するには、材料に負荷をかけずに振動モーターを運転し、金型テーブルに振動計を置きます。左右の測定値の差が 5% を超える場合は、不均衡が確認されます。

油圧の低下またはサージ

QGM ブロック製造機を含む最新の機械の多くは、振動を駆動するために油圧モーターを使用しています。フィルターの詰まり、オイルレベルの低下、または圧力リリーフバルブの故障により、油圧ポンプが一貫性のない流量を供給すると、振動振幅が変化します。当社の工場では、振動モーター入口の油圧を確認することをお勧めします。指定値の ±3 bar 以内にとどまる必要があります。これを超える場合は、油圧回路に問題があることを示します。

摩耗または損傷した振動ベアリング

振動ベアリングは、極端な負荷と高周波振動の下で動作します。時間が経つと、ベアリングレースに剥離が発生したり、転動体の真円度が失われたりします。これによりシャフトに遊びが生じ、振幅が変動します。動作中に周期的な研削音を聞いてください。存在する場合、当社の工場では、振動用途向けに設計された C4 クリアランス クラスのベアリングを使用してベアリングを直ちに交換することをお勧めします。

可変周波数ドライブ (VFD) の電気的問題

ブロック製造機が振動周波数を制御するために VFD を使用している場合、IGBT モジュールの欠陥、配線の緩み、または不適切なパラメータ設定により、不安定な振幅が発生する可能性があります。単一の端子の緩みによって 20% の振幅変動が発生するケースを確認しました。マルチメータを使用して、3 相すべての出力電圧の対称性を確認します。また、VFD の加速ランプが振動システムの機械的慣性と一致していることを確認します。

金型と材料の相互作用

場合によっては、機械自体は正常であっても、金型または混合設計によって振幅の不規則性が発生することがあります。摩耗パターンが不均一な摩耗した型枠や、含水率が一貫していないコンクリート混合物は、振動テーブルの減衰効果に変化をもたらします。当社の工場では、問題を切り分けるために、最初に基準金型と標準混合物を使用してテストすることを推奨しています。

原因が特定されれば、是正措置は簡単になります。偏心シャフトの不均衡の場合は、ダイナミックバランシングマシンでシャフトのバランスを再調整してください。油圧の問題については、オイルフィルターを交換し、リリーフバルブを調整します。ベアリングを交換し、すべての電気接続を締めます。でクアンゴン機械株式会社、当社では、お客様がこれらの問題を 30 分以内に特定できるよう、すべての QGM ブロック製造機に詳細な振動診断チャートを提供しています。

不均一な圧縮と低いブロック密度を修正する方法

不均一な圧縮により、一方の側は硬く、もう一方の側はもろいブロックが生成され、品質管理で不合格につながります。密度が低いということは、ブロックが耐荷重基準を満たせないことを意味します。どちらの問題も振動の問題に直接関係していますが、他の機械パラメータも関係しています。私たちの工場では、これに体系的に取り組んでいます。目標は、振動エネルギーが材料全体に均一に分散され、各サイクルで完全な圧縮が達成されるようにすることです。

Quangong Machinery Co., Ltd. は、圧縮品質を回復するための 5 段階のプロトコルを開発しました。私たちはこのプロトコルを 30 か国以上で導入し、優れた結果をもたらしました。以下は、QGM ブロック製造機シリーズの特定のパラメーターを含む各ステップの詳細な内訳です​​。

ステップ 1: 振動周波数と振幅の設定を確認する

ブロックのタイプが異なると、特定の振動パラメータが必要になります。標準の中空ブロックの場合、周波数 4500 ～ 5000 RPM、振幅 1.2 ～ 1.8 mm が最適です。舗装ブロックの場合、周波数は低く（3800 RPM）、振幅は高く（2.0 mm）の方が効果的です。当社の工場エンジニアは、機械のコントロール パネルで事前設定値を確認することを常に推奨しています。 QGM ブロック作成マシンを使用する場合、HMI 画面にはリアルタイムの周波数と振幅が表示されます。これらを製品マニュアルの値と比較してください。逸脱している場合は、メーカーの手順に従って再調整してください。

ステップ 2: 防振システムを検査する

振動テーブルは、機械フレームへのエネルギー損失を防ぐために、ゴムまたはスプリングのアイソレータに取り付けられています。磨耗したアイソレーターは、振動を金型に伝達せずに吸収します。テストするには、振動センサーを金型に配置し、別の振動センサーをベース フレームに配置します。ベースフレームの振動は金型の振動の 15% 未満である必要があります。高い場合は、すべてのアイソレータを交換します。当社の工場では、耐用年数 10,000 時間の高デュロメーター天然ゴム製アイソレータを使用しています。

ステップ 3: マテリアルの一貫性とレイヤーの高さを調整する

振動は、不適切な混合設計を補うことはできません。ブロックを作成する場合、コンクリートのスランプは 30 ～ 50 mm である必要があります。乾燥しすぎると、材料は圧縮に抵抗します。湿りすぎると振動により偏析が発生します。また、材料が金型に均一に充填されていることを確認してください。充填高さが不均一であることは、ブロック全体の密度変動の一般的な原因です。振動サイクルが開始する前に、スプレッダー装置または手動レーキを使用して材料を平らにします。

ステップ 4: 金型とプレスヘッドのアライメントを確認する

プレスヘッドが金型と平行に下降しない場合、ブロックの片側はより多くの圧縮圧力を受け、もう一方の側は振動のみに頼ることになります。これにより、密度勾配が作成されます。当社の工場では、レーザー位置合わせツールを使用して、金型領域全体にわたってプレスヘッドの平行度を 0.5 mm 以内でチェックします。モールドライナーも検査してください。ライナーが摩耗すると、プレスヘッドと金型壁の間の隙間が変化し、圧縮効率に影響します。

ステップ 5: 圧縮中の油圧を監視する

振動だけでは密度は生成されません。油圧による押圧力と連動して作動します。当社の QGM ブロック製造機では、システムが材料の沈降のために事前振動を加え、その後、最大 25 トンのプレス力と組み合わせた本振動を加えます。プレス段階で油圧が低下すると、圧縮に悪影響が生じます。メインシリンダーに圧力計を取り付け、圧力の低下に注意してください。 5 bar を超える低下は、内部漏れまたは逆止弁の故障を示します。

これらの手順を実行した後、20 ブロックのテスト バッチを実行し、校正されたスケールと寸法チェックを使用して密度を測定します。密度はすべてのブロックにわたってターゲット値の 2% 以内である必要があります。そうでない場合は、診断を繰り返します。 Quangong Machinery Co., Ltd. は、お客様がこれらの修正を迅速に実装できるよう、リモート トラブルシューティング サポートを提供しています。当社工場のアフターセールスチームは、過去 1 年間だけで 500 件を超える圧縮問題を解決しました。

振動時に異音が発生する原因とその解決方法は？

過度の騒音は、オペレーターに迷惑をかけるだけではありません。それは機械的故障の明らかな警告サインです。健全なブロック製造機は、低くリズミカルなハム音を生成します。鋭い金属音、ガタガタ音、断続的なカタカタ音は特定の障害を示しており、無視すると致命的な故障につながります。当社の工場では、振動関連の騒音を 3 つの異なるタイプに分類し、それぞれに独自の解決策を提供しています。

Quangong Machinery Co., Ltd. は、QGM ブロック製造機のすべてのモデルにおいて低騒音設計を優先しています。ただし、メンテナンスを怠ると、たとえ最高の機械でも騒音の問題が発生することがあります。以下は診断表とそれに付随する解決策です。

タイプ 1: 金属的なカタカタ音またはノッキング音

この音は通常、振動テーブルや金型の取り付け部分の緩みによって発生します。高周波振動により時間の経過とともにボルトが緩みます。当社の工場では、40 稼働時間ごとに振動プレート上のすべての M20 および M24 ボルトを検査することを推奨しています。トルクレンチを使用して、450 Nm で締め直します。振動ユニットとフレームの間のショックアブソーバーも点検してください。ゴムブッシュが分解すると、金属同士の接触により大きなノック音が発生します。摩耗したブッシュは直ちに交換してください。

タイプ 2: 甲高いキーキー鳴き声または泣き声

鳴きは、機械が油圧振動システムを使用している場合は、振動モーターのベアリングや油圧ポンプから発生することがよくあります。電気モーターの場合は、ベアリング カバーを取り外し、整備士の聴診器で音を聞きます。音が継続する場合は、ベアリングにグリスが不足しているか、ブリネリングマークが付いています。高温耐振動グリース (NLGI グレード 2) を再充填します。油圧システムの場合、鳴きはサクションストレーナの詰まりまたはオイルレベルの低下によって引き起こされるキャビテーションを示します。作動油を交換し、ストレーナを清掃してください。当社工場の QGM ブロック製造機は、専用のオイルクーラーを使用して粘度を維持し、キャビテーションのリスクを軽減します。

タイプ 3: ゴロゴロまたはグレーティング ノイズ

ゴロゴロという音は、偏心シャフト ベアリングまたはギア カップリングが磨耗していることを示します。ベアリングレースが摩耗すると、ローラーが転がらずに滑り、低周波のゴロゴロ音が発生します。確認するには、振動ユニットのアクセス カバーを取り外し、グリス内の金属粒子を確認します。シャフトアセンブリが存在する場合は、分解して両方のベアリングを交換します。 2 つの偏心シャフトを接続するギア カップリングも点検します。ギアの歯が磨耗すると、ギシギシ音が発生します。カップリングの再研磨または交換が必要です。

これらの種類以外にも、床と相互作用するマシンベースからノイズが発生する可能性があります。当社の工場では、ブロック製造機を振動減衰パッドまたは別個のコンクリート慣性ブロックに取り付けることを常に推奨しています。既存の設置の場合、機械の脚の下にゴムマットを追加すると、伝達ノイズを最大 15 dB 低減できます。

体系的にノイズを除去するには、ログブックを作成します。騒音の種類、場所、動作状況を記録します。その後、具体的な対処法に従ってください。 Quangong Machinery Co., Ltd. では、工場サービス チームが音響アナライザーを使用して 10 分以内に騒音源を特定します。私たちは、スマートフォンのスペクトラム アナライザ アプリを使用して同じことを行うように顧客をトレーニングします。定期的な騒音モニタリングは、突然の故障を防ぐ強力な予知保全ツールです。

ブロック製造機の振動システムが突然停止した場合の修理方法

振動が完全に失われると、生産が停止します。この緊急事態では、問題が電気的、油圧的、機械的のどれであるかを迅速に特定するための体系的なトラブルシューティングが必要です。長年にわたり、当社の工場は、80% のケースで 1 時間以内に振動を回復する迅速対応チェックリストを開発してきました。以下は、そのチェックリストと一般的なシステムのコンポーネント パラメーターです。

ステップ 1: 振動モーターへの電源供給を確認する

電動振動モーターの場合は、モーター端子に電圧テスターを使用してください。定格電圧 (通常は 380 V ～ 480 V 三相) が表示されます。電圧が存在しない場合は、コンタクタ、過負荷リレー、回路ブレーカーまで遡ってください。落ちたブレーカーをリセットします。当社の工場では、偏心シャフトの詰まりからの過剰な電流により、サーマル過負荷リレーが頻繁にトリップすることを観察しました。リレーがすぐに再びトリップした場合は、再度リセットしないでください。機械的なチェックに進みます。

ステップ 2: VFD またはソフトスターターを検査する

QGM ブロック製造機が VFD を使用している場合は、表示にエラー コードがないか確認してください。一般的なコードには、過電流、過電圧、または欠相が含まれます。過電流は、モーター巻線の短絡またはベアリングの焼き付きを示唆します。絶縁抵抗をテストするにはメガーを使用してください。 1メガオーム未満の値はモーターの故障を示します。過電圧は多くの場合、制動抵抗器の問題や入力電源のスパイクによって発生します。メーカーのマニュアルに従って VFD をリセットしますが、障害が再発する場合は、VFD の制御ボードまたはユニット全体を交換してください。

ステップ 3: 油圧振動システムの油圧流量と圧力を検証する

多くの大型機械は振動用に油圧モーターを使用しています。モーター入口の油圧ポンプの出力圧力を確認してください。機械の仕様書と一致する必要があります (通常は 160 ～ 200 bar)。圧力は正常なのにモーターが回らない場合は、モーター自体が焼き付いている可能性があります。モーターを外してシャフトを手で回してみてください。回転しない場合は油圧モーターを交換してください。振動モーターへの流れを制御する比例弁も確認してください。スプールが固着すると振動が止まります。バルブを清掃または交換します。

ステップ 4: 機械的なカップリングとシャフトを調べる

モーターは回転するが振動台が動かない場合は、モーターと偏心軸とのカップリングが故障しています。当社の工場では、QGM ブロック製造機でフレキシブル スパイダー カップリングを使用しています。ゴム製スパイダーが摩耗して亀裂が入る可能性があります。スパイダを交換し、ダイヤルインジケータを使用してシャフトを再調整します（最大位置ずれ 0.2 mm）。偏心軸の破損も確認してください。これはまれですが、極度の疲労の後に起こります。破損したシャフトは完全に分解して交換する必要があります。

ステップ 5: 安全インターロックと PLC 信号

最新のブロック製造機には、ガード ドアが開いている場合、またはプレス ヘッドが正しい位置にない場合に振動を遮断する安全インターロックが組み込まれています。 PLC 入力テーブルでアクティブなインターロック状態を確認してください。インターロックをバイパスするのはテストの場合のみであり、本番環境では決してバイパスしないでください。当社の工場では、金型が適切に装着されているかどうかを検出する振動センサーも設置しています。近接センサーに欠陥があると、誤って振動が停止される可能性があります。センサーを掃除するか交換してください。

振動が回復したら、材料なしで機械を 2 分間実行します。異常な音を聞き、振動の振幅を監視します。次に、10 個のブロックのテスト バッチを作成し、寸法を確認します。すべてが正常な場合は、完全な生産を再開します。 Quangong Machinery Co., Ltd. は、突然の振動停止に直面した顧客のために 24 時間のホットラインを提供しています。当社の工場では、すべての重要なスペアをすぐに発送できるよう在庫しており、ダウンタイムを最小限に抑えます。

定期的なメンテナンスによって将来の振動問題を防ぐ方法

予防は修理よりもはるかに費用対効果が高くなります。適切に構成されたメンテナンス プログラムにより、一般的な振動問題の 90% が生産損失を引き起こす前に排除されます。 Quangong Machinery Co., Ltd.では、当社の工場はすべてのQGMブロック製造機所有者と共有する3段階のメンテナンススケジュールに従っています。このスケジュールは実装が簡単で、必要なのは基本的なツールとログブックだけです。

日常のメンテナンス作業 (オペレーターレベル)

• 振動ノイズを聞いて、ベースラインからの変化を確認します。
• 赤外線温度計を使用して振動モーターまたは油圧モーターの温度を確認します。通常の範囲は60〜80℃です。
• 振動プレートと金型クランプにある目に見えるボルトをすべて検査します。緩んでいる部分は締めてください。
• 材料の供給が一貫していて、金型内に異物 (金属、木材) が入っていないことを確認してください。
• シンプルな鉛筆振動ゲージ (振幅を視覚的に示す三角形のくさび) を使用して、振動振幅を記録します。

毎週のメンテナンスタスク (技術者レベル)

• 振動軸受には高周波グリースを塗布してください。当社の工場では、QGM ブロック製造機のベアリングあたり 30 グラムを使用しています。
• 作動油のレベルと色を確認してください。乳白色の油は水の汚染を示します。濃い色のオイルは酸化を示します。必要に応じて変更します。
• ゴム製アイソレーターに亀裂や永久的な圧縮がないか検査します。弾力性がなくなったものは交換してください。
• タコメーターまたは VFD 読み取り値を使用して振動周波数を測定します。設定値の 2% 以内である必要があります。

月次メンテナンスタスク（スーパーバイザーレベル）

• ポータブル FFT アナライザーまたはスマートフォン アプリを使用して振動スペクトル解析を実行します。マシンが新しいときに取得したベースライン スペクトルと比較します。
• 振動ユニットのカバーを取り外し、偏心シャフトに摩耗痕や錆がないか目視検査します。
• レーザーまたは隙間ゲージを使用して、プレスヘッドと金型の位置合わせを確認します。ずれが0.5mmを超える場合は調整してください。
• 振動モーターの入口で油圧をテストし、ログブックに記録します。徐々に減少することに注目してください。

当社の工場では、すべての機械に詳細な振動メンテナンス チェックリストのポスターも提供しています。このスケジュールに従って、多くの顧客が QGM ブロック製造機を 15,000 時間以上、振動関連の故障を一度も発生させることなく稼働させてきました。今日、時間と消耗品に少額投資することで、明日の致命的な障害を防ぐことができることを忘れないでください。 Quangong Machinery Co., Ltd. では、工場と現場の両方で振動メンテナンスに関するトレーニング プログラムを提供しています。

結論

ブロック製造機の振動の問題は避けられませんが、克服できないわけではありません。不規則な振幅、不均一な圧縮、過剰なノイズ、突然の停止などの根本原因を理解することで、問題を迅速に診断し、適切な修正を適用できます。このガイドでは、Quangong Machinery Co., Ltd. の実体験に基づいた実用的な手順を説明します。当社の工場は、耐久性に優れた高性能の機器で評判を築いており、その信頼性を技術サポートにも拡張しています。従来のマシンを操作している場合でも、新しい QGM ブロック製造マシンを操作している場合でも、これらのトラブルシューティング方法により、生産ラインのスムーズな稼働を維持できます。定期的な予防メンテナンスは、コストのかかるダウンタイムに対する最善の防御策です。

さらにサポートが必要な場合、または高度な振動制御を備えたマシンにアップグレードしたい場合は、今すぐQuangong Machinery Co., Ltd.にお問い合わせください。。当社の振動エンジニア チームは、ブロック生産の最適化をお手伝いいたします。最新の QGM ブロック製造機モデルについては、無料の振動監査または見積もりをリクエストしてください。振動に関する課題を高品質のブロックに変え、より大きな利益を生み出すお手伝いをいたします。

よくある質問 (FAQ)

質問 1: 特別なツールを使用せずに、ブロック製造機の振動振幅が正しいかどうかを確認するにはどうすればよいですか?
回答: 簡単な水質検査を行うことができます。湿ったコンクリート混合物を型枠内に配置し、短い振動サイクルを実行します。サイクル後、ブロックの表面を観察します。表面にピンホールがなく、均一でわずかに光沢のある光沢がある場合、振幅は正しいと考えられます。片面が粗く、もう片面が光沢がある場合、振幅は不均一になります。さらに、振動テーブルの上に水を入れたカップを置くこともできます。動作中、水は激しく飛び散ることなく、安定した波紋のパターンを形成する必要があります。正確に測定したい場合は、低価格（100ドル以下）の振動計をお勧めします。 Quangong Machinery Co., Ltd. は、オペレーターが振動の強度を視覚的に一致させるのに役立つように、すべての QGM ブロック製造機に振幅基準チャートを提供します。

質問 2: ブロック製造機の振動ベアリングに通常の自動車用グリースを使用できますか?
回答: いいえ、通常の自動車用グリースは決して使用してはいけません。振動ベアリングは高周波および高温で動作するため、標準グリースはすぐに分解され、ベアリングの焼き付きにつながります。当社の工場では、EP 添加剤を配合し、滴点が 260°C を超える高滴点のリチウム複合グリースのみを使用しています。 NLGI グレードは 2 または 3、基油粘度は 40°C で 150 ～ 220 cSt でなければなりません。 QGM Block Making Machine モデルの場合は、Shell Gadus S3 V220C または同等品をお勧めします。不適切なグリースを使用すると保証が無効になり、ベアリングの交換頻度が最大 5 倍増加します。

質問 3: 金型を交換するとブロック製造機の振動が異なるのはなぜですか?
回答: 金型が異なれば、質量、寸法、剛性特性も異なります。振動システムは、元の金型に基づいて特定の共振周波数に調整されます。重い金型や軽い金型を取り付けると固有振動数が変化し、振動振幅が変化します。これを修正するには、VFD または油圧制御装置の振動周波数設定を再調整する必要があります。当社の工場では、新しい金型ごとに周波数掃引テストを実行することを推奨しています。 3500 RPM から始めて、ノイズが最小限で最高のブロック密度が得られるまで増加させます。金型タイプごとにこの最適な周波数を記録します。 QGM ブロック製造機のすべてのコントロールでは、複数の金型プロファイルを保存して即座に呼び出すことができます。

質問 4: ブロック製造機の防振装置はどのくらいの頻度で交換する必要がありますか?
回答: 防振装置は通常、通常の条件下で 8,000 ～ 10,000 時間の動作時間持続します。ただし、亀裂、硬化、圧縮永久歪みがないか 2000 時間ごとに検査する必要があります。テストするには、機械が停止しているときに取り付けブラケット間の距離を測定し、元の仕様と比較します。 15%を超える圧縮は交換が必要であることを意味します。また、機械フレームや周囲の床に伝わる振動の増加に気付いた場合は、直ちにアイソレーターを交換してください。 Quangong Machinery Co., Ltd. は、交換を簡単にするために、独自の色分けされた硬度評価を備えたアイソレーターを提供しています。当社の工場では、高生産設備ではアイソレータを 2 年ごとに交換することを推奨しています。

質問 5: オペレータが振動の問題を自分で解決しようとするときに犯す最も一般的な間違いは何ですか?
回答: 最も一般的な間違いは、最初に機械的および油圧の状態を確認せずに、振動の周波数または振幅を大きくすることです。オペレーターは多くの場合、より多くの振動がより良い締固めに等しいと考えます。実際には、過度の振動は材料の偏析、金型の損傷、ベアリングの急速な故障を引き起こす可能性があります。私たちの工場ではこのエラーが常に発生しています。常に論理的な診断順序に従ってください。最初に機械コンポーネント (ボルト、ベアリング、アイソレータ) をチェックし、次に油圧または電気パラメータをチェックし、その後で振動設定を調整します。 2 番目によくある間違いは、測定前に振動計のゼロ調整を怠ったことです。常にツールを調整してください。 Quangong Machinery Co., Ltd. では、トレーニング プログラムが推測ではなく系統的なトラブルシューティングに重点を置いており、これにより不必要な部品交換が 60% 削減されます。
