主な技術特長
1)サーボ振動系

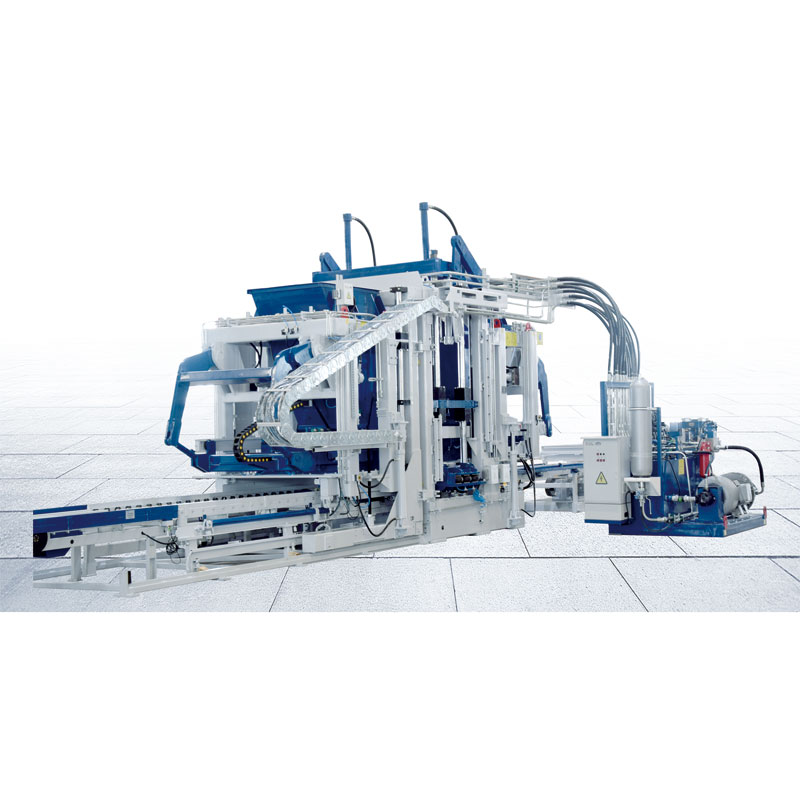

ZN1500C自動セメントブロック製造機は、新開発のサーボ振動システムを搭載しており、高密度かつ高励振の振動力を備えており、特に大型製品や高品質な製品の生産が効率的に行えます。事前振動と過渡振動によって生成され、非常に素晴らしい効果を実現できます
2)強制給餌
供給システムにはドイツの特許取得済みの設計が適用されており、建設廃棄物やその他の特殊な骨材の使用に適しています。さらに、排出ゲートはSEWモーターによって制御されます。 供給フレーム、底板、混合ブレードは高耐久スウェーデンHARDOx鋼で作られており、シール性能を強化し、材料の漏れを防ぎ、長寿命を保証します。製品の品質が向上しました。
3)SIEMENS周波数変換制御
シーメンスの周波数変換技術は、ドイツの研究開発センターによって再革新され、改良されました。メインマシンの振動は低周波スタンバイ、高周波動作を採用しており、動作速度と製品品質が向上します。同時に、機械部品やモーターへの影響を軽減し、機械やモーターの寿命を延ばし、従来のモーター運転制御に比べて約20%~30%の電力を節約します。
4)全自動制御
ドイツの自動化技術とシステムを完璧に組み合わせています。自動制御は操作が簡単で故障率が低く信頼性が高いです。同時に積式の機能も備えています。管理および運用データの収集。
5)高効率油圧システム
油圧ポンプとバルブは国際ブランドのもので、高ダイナミック比例バルブと定出力ポンプを採用して速度と圧力を調整し、高安定性、高効率、省エネの特徴を備えています。
6)インテリジェントクラウドシステム
QGM インテリジェント機器クラウド システムは、オンライン監視、リモート アップグレード、遠隔故障予測と故障自己診断、機器の健康状態評価を実現します。機器の動作およびアプリケーションのステータスレポートおよびその他の機能を生成します。リモート制御と操作、クライアントの迅速なトラブルシューティングとメンテナンスの利点を備えています。すべてが相互に接続されており、装置の生産と稼働はネットワークを通じて世界の隅々で見ることができます。
技術データ
最大。フォーミングエリア | 1,300×1,050mm |
完成品の高さ | 50~500mm |
成形サイクル | 20~25s(製品形状に従う) |
加振力 | 160KN |
パレットサイズ | 1,400*1,100*(14-50)mm |
成形ブロック番号 | 390*190*190mm(15ブロック/モールド) |
振動テーブル | 4*7.5KW |
トップ振動 | 2*1.1KW |
電気制御システム | シーメンス |
総設置容量 | 111.3KW |
総重量 | 18.3T(面材装置なし) 28.2T(面材装置付) |
生産能力
ブロックタイプ | 出力 | ZN1500Cブロック 製造機 |
240×115×53mm |
成形ブロック数(ブロック/モールド) | 50 |
立方メートル/時(m3/時) | 13-18 | |
立方メートル/日 (m3/8 時間) | 1005-1400 | |
レンガ数(ブロック/m3) | 683 | |
390*190*190mm |
成形ブロック数(ブロック/モールド) | 9 |
立方メートル/時(m3/時) | 22.8~30.4 | |
立方メートル/日 (m3/8 時間) | 182.5~243.3 | |
レンガ数(ブロック/m3) | 71 | |
400*400*80mm |
成形ブロック数(ブロック/モールド) | 3 |
立方メートル/時(m3/時) | 69.1-86.4 | |
立方メートル/日 (m3/8 時間) | 553-691.2 | |
レンガ数(ブロック/m3) | 432-540 | |
245*185*75mm |
成形ブロック数(ブロック/モールド) | 15 |
立方メートル/時(m3/時) | 97.5-121.5 | |
立方メートル/日 (m3/8 時間) | 777.6-972 | |
レンガ数(ブロック/m3) | 2160-2700 | |
250*250*60mm |
成形ブロック数(ブロック/モールド) | 8 |
立方メートル/時(m3/時) | 72-90 | |
立方メートル/日 (m3/8 時間) | 576-720 | |
レンガ数(ブロック/m3) | 1152-1440 | |
225*112.5*60 |
成形ブロック数(ブロック/モールド) | 25 |
立方メートル/時(m3/時) | 91.1~113.9 | |
立方メートル/日 (m3/8 時間) | 728.9-911.2 | |
レンガ数(ブロック/m3) | 3600-4500 | |
200*100*60 |
成形ブロック数(ブロック/モールド) | 36 |
立方メートル/時(m3/時) | 103.7-129.6 | |
立方メートル/日 (m3/8 時間) | 829.4-1036.8 | |
レンガ数(ブロック/m3) | 5184-6480 | |
200*200*60 |
成形ブロック数(ブロック/モールド) | 4 |
立方メートル/時(m3/時) | 72-90 | |
立方メートル/日 (m3/8 時間) | 576-720 | |
レンガ数(ブロック/m3) | 576-720 |
