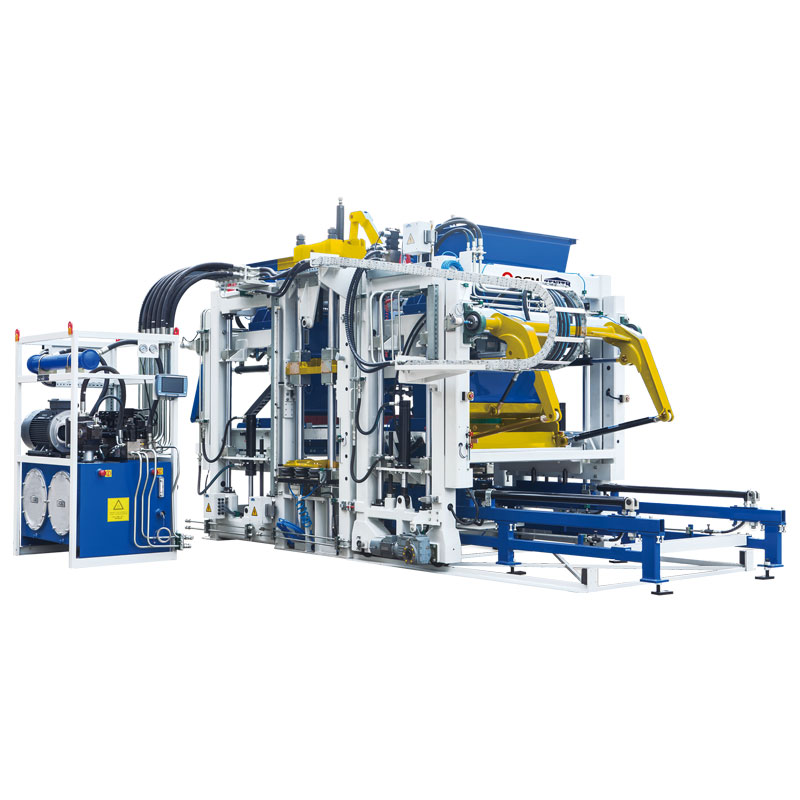

カスタマイズされた ZN900CG コンクリート ブロック マシンを当社から安心して購入できます。 ZN900CG は、ドイツで設計され、中国で製造された自動ブロック製造機です。下部には SIEMENS 周波数振動モーターまたはサーボ振動モーターがあり、上部振動には 2x0.55KW バイブレーターがあり、100KN の振動力を達成します。製品高さは40mmから300mmまで対応可能です。
主な技術特長
1)最新のサーボ振動技術
ZN900CG コンクリート ブロック マシンには、新開発のサーボ振動システムが装備されており、振動モーターが同期状態にあることを保証し、圧縮力の垂直出力を保証できます。また、水平圧縮力による機械へのせん断応力損傷を回避し、機械の寿命を延ばします。モーター速度は 4000 rpm 以上に達することができ、より大きな圧縮力を提供できるため、ブロックの品質が大幅に向上します。
2)エアバッグ付自動型締装置
ZN900CGコンクリートブロックマシンのタンパーヘッド両側にエアバッグが付いています。金型を所定の位置に押し込むと、タンパーヘッドのエアバッグが膨張して自動的に締め付けられます。最後に、モールドフレームのエアバッグが膨張してモールドフレームを自動的にクランプする。このようにして、さまざまな金型を交換する時間を大幅に節約し、振動騒音を低減し、生産効率を向上させることができます。
3)ダブル振動システム
振動テーブルは耐久性の高いスウェーデンHARDOX鋼を採用しており、動的テーブルと静的テーブルで構成されており、振動効率を大幅に向上させることができます。上部にはさらに 2 つのバイブレーターがあり、締固めを強化し、コンクリート ブロックの高品質を保証します。
4)周波数変換技術制御
QGM制御システムは、ドイツの自動技術と高度なシステムを完璧に組み合わせたSIEMENS PLC、タッチスクリーン、コンタクタボタンなどを採用しています。SIEMENS PLCには、メンテナンスを容易にする自動トラブルシューティング機能と、操作ミスによる機械事故を回避する自動ロック機能があります。 SIEMENSのタッチスクリーンは生産状況をリアルタイムに表示できるとともに、視覚化表現により容易な操作を実現します。将来的に部品が破損した場合でも、交換部品を現地で調達できるため、時間コストを大幅に節約できます。
5)インテリジェントクラウドシステム
QGM インテリジェント機器クラウド システムは、オンライン監視、リモート アップグレード、遠隔故障予測と故障自己診断、機器の健康状態評価を実現します。機器の動作およびアプリケーションのステータスレポートおよびその他の機能を生成します。リモート制御操作、クライアントの迅速なトラブルシューティングとメンテナンスの利点を備えています。すべてが相互に接続されており、装置の生産と稼働はネットワークを通じて世界の隅々で見ることができます。
技術データ
最大成形面積 | 1,300×650mm |
ブロックの高さ | 40~300mm |
サイクルタイム | 14 ~ 24 秒 (ブロックの種類による) |
サーボ振動力 | 100KN |
パレットサイズ | 1,350*700*(14—35)mm |
底部にサーボ振動モーター | 2*12KW/セット |
タンパーヘッドの上部振動モーター | 2*0.55KW |
制御システム | シーメンス |
総電力 | 52.6KW |
総重量 | 17T (フェイスミックスデバイスとモールドを含む) |
機械寸法 | 6,300×2,800×3,500mm |
生産能力
ブロックタイプ | 寸法(mm) | 写真 | 数量/サイクル | 生産能力 (8時間) |
中空ブロック | 390*190*190 | 9 | 10,800~13,500個 | |
長方形の舗装材 | 200*100*60-80 | 36 | 43,200~50,400個 | |
インターロック | 225*112、5*60-80 | 25 | 30,000~37,500個 | |
カーストーン | 500*150*300 | 4 | 4,800~5,600個 |
