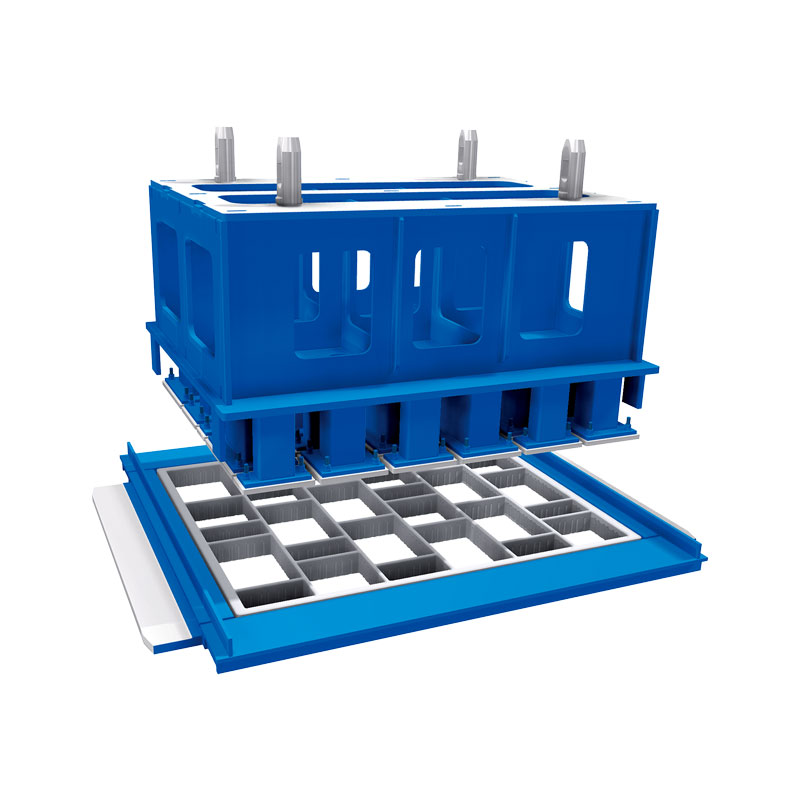

舗装金型

専門メーカーとして、舗装金型を提供したいと考えています。 QGM舗装金型は低炭素合金高張力浸炭鋼を採用し、精密な配線切断技術、高精度CNC加工技術、3Dスキャン技術を統合して、顧客に金型のカスタマイズを提供します。これらの技術により、さまざまな輪郭や幾何学的形状を設計できます。クリアランスは 0.3 ～ 0.4 mm、正確な垂直コーナーと滑らかな側壁を備えています。 QGM が製造する舗装機は、脱型が容易で、高精度で、周囲にバリがありません。金型はデジタル自由表面設計とプレッシャープレート交換設計を実現できます。

金型の耐久性を確保するために、QGM舗装金型は浸炭処理を採用し、金型フレームとプレッシャープレートは60〜63HRCで焼入れされ、最小硬化深さは1.2mです。顧客の要求に応じて、金型を設計し、溶接またはモジュラーねじロックによって製造されます。

当社は、あらゆる種類の機械や工具取り付け用の高品質舗装金型を次の設計で提供しています。

A) モールドデザインフレームカット

狭いウェブ厚さも実現可能

金型の最適な活用

機械に依存するスタンプシューのクリアランスは 0,2 ～ 0,5 mm

カウンターコニカル側壁も実現可能

保持溝が不要

多層生産機械の典型的な設計

オプションの引出しシート設計

デジタル化により自由な表面設計が実現可能

加熱可能なスタンプシューの設計が可能

B) フライス加工された金型設計

すべての輪郭と形状に適用可能

モールドボックスの公差は +/-0.3 mm 以下

機械に依存するスタンプシューのクリアランスは 0,2 ～ 0,5 mm

正確な垂直、角度のある滑らかな側壁

簡単な脱型

高いフィット精度

あらゆる可能なデザインのスペースホルダーが実現可能

オプションの引出しシート設計

デジタル化により自由な表面設計が実現可能

加熱可能なスタンプシューの設計が可能

すべての舗装モールドの摩耗保護は次のとおりです。

A)浸炭(62-68HRC)

モールドボックスとスタンプシューは硬化済み (62-68 HRC)

最小硬度侵入1.2mm

B) 硝化 (62-68 HRC)

モールドボックスとスタンプシューは窒化処理 (62-68 HRC)

最小硬度侵入0.4mm

浸炭処理した金型に比べて内部応力がほとんどありません。

ウェブの厚さが薄い場合に推奨

浸炭処理した金型よりも高い輪郭精度

お客様の要件に従って、当社の金型は溶接またはモジュラーねじ山ロック方式で設計および製造できます。
